Mélange des genres

Catégorie: Retro Gaming



Sujet: Borne Hybride



Taille: 185 cm x 60 cm x 96 cm



Temps: 5 mois



Budget: environ 1500€

Pour ce premier tuto consacré au retro gaming, je vous présente un projet que j’ai eu plaisir à mener à terme.

Le but étant de combiner une borne d’arcade à base de PC répondant au nom de Mamecab ( 2 joueurs, joysticks-boutons/Ecran) avec un flipper numérique souvent appelé Pincab.

Voici quelques exemples de bornes et de filppers numériques.

Je voulais garder au maximum la forme de mon ancienne borne (une N’Styl). Pour la fusion des 2 “meubles”, je me suis inspiré d’un projet qui reprenait exactement l’idée que j’avais en tête.

Cahier des charges:

-Un écran horizontal pour les jeux arcades.

-Un petit écran en dessous pour afficher les scores et animations du flipper.

-Panel 2 joueurs (2 joysticks, 6 boutons chacun + différents boutons pour les crédits, etc…

-Grand écran vertical qui servirait principalement pour les tables du flipper mais aussi pour tous les jeux arcades verticaux style les shoot’em up.

Après avoir fait un croquis assez basique, j’achète une TV 32 pouces d’occasion, je démonte toute la partie extérieure et je coupe les supports qui dépassent.

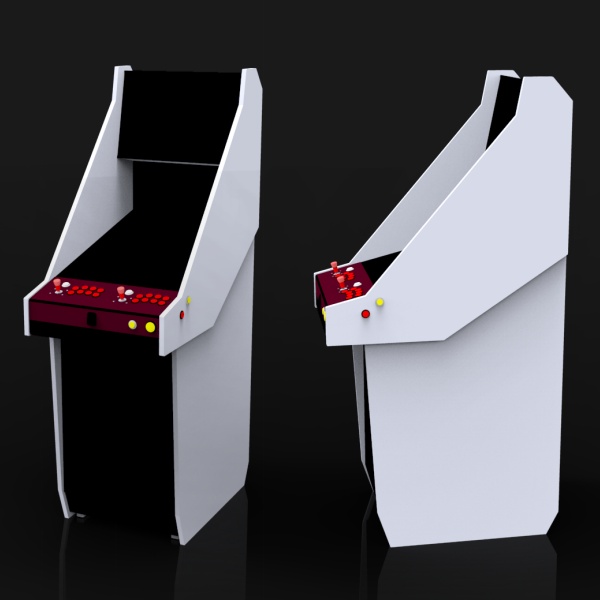

Ensuite je réalise un plan détaillé en 3D avec les cotes réelles afin de voir si tout rentre bien. Cette partie est très importante, c’est elle qui détermine la forme et les dimensions de tous les éléments.

On passe dans le vif du sujet en allant chercher la matière première. Mon choix s’est tourné vers de l’aggloméré mélaminé de 19 mm d’épaisseur. A ceci, on rajoute du medium en 3 mm.

On commence par tracer la partie haute de la borne sur la plaque de meduim avec les bonne cotes, tirées du fichier 3D, on la découpe pour avoir la forme définitive.

Ce gabarit va nous servir à façonner les parties gauche et droite  avec une symétrie normalement quasi parfaite. Reste plus qu’a coller la planche sur l’agglo avec du double face et de découper à la scie a ruban.

Maintenant, on passe au bas, n’ayant pas d’outils assez efficaces pour découper du mélaminé sans éclater, je dois le faire à la main. Le mieux étant la scie égoïne et de découper les 2 planches en même temps, ça évite des éclats du moins sur une des 2.

Une fois que tous les cotés sont découpés à la bonne forme, on commence la base de la borne. C’est la partie qui va supporter tout le poids du meuble, autan dire qu’il faut la faire solide. Le jeu consiste à faire un coffre avec 4 pieds, l’intérieur accueillera tous les câbles électriques, multiprises, ça permet de limiter un maximum les fils qui trainent.

On rajoute une planche sur rail pour y placer le pc.

A ce stade, on peut débuter l’assemblage. Les cotés, les maintiens du fond et la porte avec les charnières récupérées de mon ancienne borne.

Passons maintenant au support du panel et tiroir coulissant pour clavier.

Partie assez délicate car plutôt complexe à réaliser avec pas mal d’éléments à faire cohabiter.

C’est parti pour le mise en place des différents écrans avec leurs supports respectifs.

Au tour du panel. Plusieurs techniques possibles, le plus courant consiste à le fabriquer en bois mais techniquement pas évident et pour avoir un resultat sans raccord entre la partie horizontale et verticale, c’est plutôt casse tête. J’ai opté pour un panel sur mesure en métal. J’ai réussi à trouver une personne qui fait ce genre de chose.

Il ne reste plus qu’a dessiner le plan avec la position exacte des boutons, les cotes et les angles de pliages.

Et voilà, 3 semaines plus tard, je reçois un magnifique panel, découpé au laser, d’une grande précision!

Plus qu’a mettre tout ça en place.

Je vais à présent réaliser une rainure sur tous les cotés de la borne pour y insérer du T-Modling, c’est une bande plastique qui serre à habiller l’épaisseur des panneaux.

Cette opération se fait à l’aide d’une fraise et d’une défonceuse.

la prochaine étape, c’est la peinture à la bombe noire et remontage dans le bureau.

Finition du panel avec réalisation du visuel imprimé sur sticker et collé sur le metal, mise en place des boutons et du câblage.

Ensuite décoration sur le marquee avec un sticker découpé pour en faire un pochoir, coup de bombe sur la vitre et le logo est en place. Même chose pour la vitre des scores, masquage avec du scotch et bombe noire.

Et voilà, Terminé!

Merci d’avoir tenu jusqu’à la fin du tuto, beaucoup de photos  mais nécessaire pour faire le tour complet du projet! ;o)

Descriptif détaillé:

Borne possédant 3 écrans:

1 LCD LG 21 pouces pour l’écran du haut
1 LCD DELL 17 pouces pour l’écran du milieu
1 TV LCD Full HD 1920×1080 pour l’écran vertical

PC Quad Core Q6600 2.4 ghz
4 go de ram
Carte graphique GeForce GTX 650
Disque dur 300 go
Alimentation Corsair
Clavier avec trackpad sensitif dans un tiroir coulissant intégré à la borne.

Système audio 2.1 avec caisson de basse.
Elle possède également une carte contrôleur qui permet de brancher des relais dans la borne ce qui la fait vibrer quand la bille touche les bumpers ou bien quand vous actionnez les flips gauche et droite (comme un vrai flipper).

Mode Arcade:
-Ecran LCD 21 pouces du haut pour affichage des jeux arcades Mame ainsi que les jeux PC, combats, plateforme, jeux de courses, etc…
-Ecran TV Full HD pour tous les jeux verticaux style shoot shem up et autres jeux Mame utilisant ce mode la.
-2 joysticks Jeutel avec contacteurs à lamelles
-16 boutons de jeu (8 par joueurs)
-Boutons blancs officiels 1 et 2 joueurs
-Bouton pour rajouter des crédits.

Mode Flipper
-Écran LCD 21 pouces du haut pour affichage du fronton du flipper
-Écran LCD DELL 17 pouces pour l’affichage du score et des animations
-TV LCD Full HD pour affichage de la table du flipper.
-Bouton pour rajouter des crédits
-Bouton lumineux jaune pour rajouter des joueurs.
-Gros boutons pour lancer la bille
-Boutons Flip gauche et droite sur les cotés de la borne.
-Boutons de sélection et de validation aussi sur les cotés.

Le bandeau du haut s’allume avec le pc ainsi que les boutons de façade.

Contrôles de la borne:

Bouton on/off sous le clavier
Bouton pour allumer le pc sous le clavier
Bouton pour allumer et éteindre la TV, sous le clavier.
Contrôle du volume et des basses, sous le clavier.

Tout est pilotable de l’extérieur.
